局部放電是指絕緣結構中由于電場分布不均勻、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象，是造成絕緣劣化的主要原因，也是劣化的重要征兆，與絕緣材料的劣化和擊穿密切相關。因此，對局部放電的有效檢測對于電力設備的安全運行具有重要意義。

局部放電的檢測是以局部放電所產生的各種現象為依據，通過能表述該現象的物理量來表征局部放電的狀態及特性。由于局部放電的過程中會產生電脈沖、電磁輻射、超聲波、光以及一些化學生成物，并引起局部過熱。相應地出現了脈沖電流法、特高頻（UHF）法、超聲波法、光測法、化學檢測法等多種檢測方法。

特高頻檢測技術通過接收電力變壓器局部放電產生的特高頻電磁波，實現局部放電的檢測和定位。

變壓器內發生局部放電時，其放電持續時間是很短暫的，大約10ns～100ns。放電脈沖的上升時間則更短，僅為0.35ns～3ns，脈寬1ns～5ns。所以局部放電產生的脈沖信號的頻帶是很寬的，應在數十至數百MHz，甚至更高。因此，局部放電所激發的信號，除了以脈沖電流的形式通過變壓器繞組和電力線向外傳播外，還會以電磁波的形式向外傳播。這樣就可以通過特高頻傳感器接收到局部放電的信號，然后對接收到的信號進行分析，達到檢測和定位局部放電的目的。

系統結構示意圖

產品特點

• 安全性：特高頻傳感器采用無源設計，具備可靠工頻接地設計，安裝于變壓器工頻零電場區域，確保電力設備和運行人員安全。

• 可靠性：采用最新的信號處理和模式識別技術，融合多年局部放電監測技術積累的經驗和數據，診斷系統包括200萬組實際局部放電信號數據，實現局部放電準確檢測。

• 靈敏性：特高頻傳感器在300~1500MHz的寬頻帶內具有理想的幅頻響應，靈敏度達10mm以上，遠超CIGRE 建議標準，減少漏檢漏報事件。

• 抗干擾性：借助特高頻技術和先進的降噪算法濾除各種環境噪聲干擾，檢測虛警率控制在5%以下。

• 智能性：主機通過光纖發送系統指令，定期對設備自檢并記錄數據通道運行狀況。自動對局部放電信號進行分析，按順序識別局部放電類型，并提供運行報告、告警閥值報告、監測事件、局部放電趨勢分析等全部信息。

• 采樣率高：特高頻技術數據采樣率高，能更好地采集局部放電脈沖的詳細信息，便于進行缺陷診斷。

• 抗電磁干擾：抗電磁干擾在強電磁環境中可以正常工作。光纖本身是由石英材料組成，完全電絕緣，同時特高頻傳感器監測頻率高，有效避開變電站內帶電設備電暈放電所產生的電磁干擾，抗噪聲能力強。

• 精準定位：特高頻電磁波指向性好，與超聲波技術及脈沖電流技術相比，能夠?qū)崿F(xiàn)更加精準的局部放電定位。

• 安裝方便：采用該技術安裝的內置式傳感器，安裝于注放油閥處，無須設備停電，無須對變壓器結構進行改造，安裝方便安全。

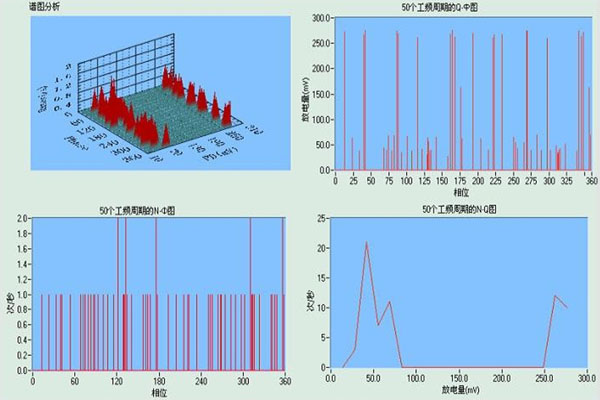

局放圖譜分析

監測主機主要技術參數

• 電源輸入：AC 120V~240V

• 功耗：<30W

• 監測帶寬：300MHz~1500MHz

• 測量范圍：-80dBm~-10dBm

• 測量精度：0.1dB

• 平均等效高度：>10mm

• 監測靈敏度：-80dbm(內置)；-75dbm(外置)

• 監測通道：4路~48路

• 采樣率：≥100Mbs

• 刷新率：≤1s

• 監測內容：放電幅值(Q)、相位(Φ)、次數(N)、放電率

• 局放故障定位：支持

• 適用電壓等級：全電壓等級

UHF傳感器主要技術參數

• 監測頻段：300MHz-3000MHz

• 靈敏度：10PC

• 增益：65dB

• 駐波比：1.5

• 阻抗：50歐姆

• 接口：N-型

• 安裝方式：內置或外置式安裝
